optimisation énergétique ehpad :
chauffage, clim et production
eau chaude sanitaire.

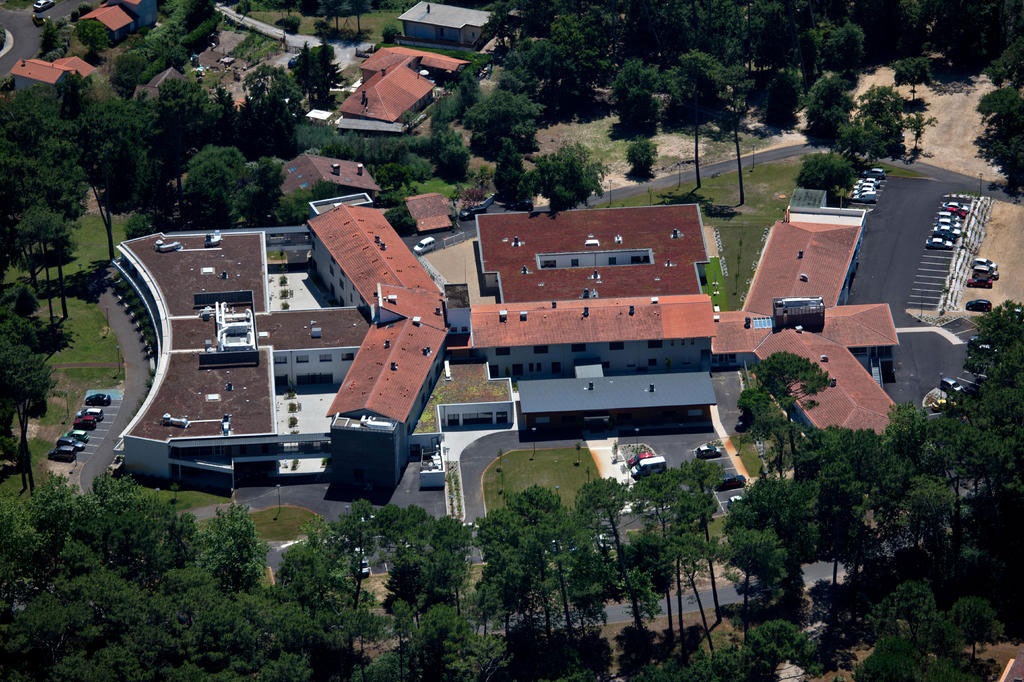

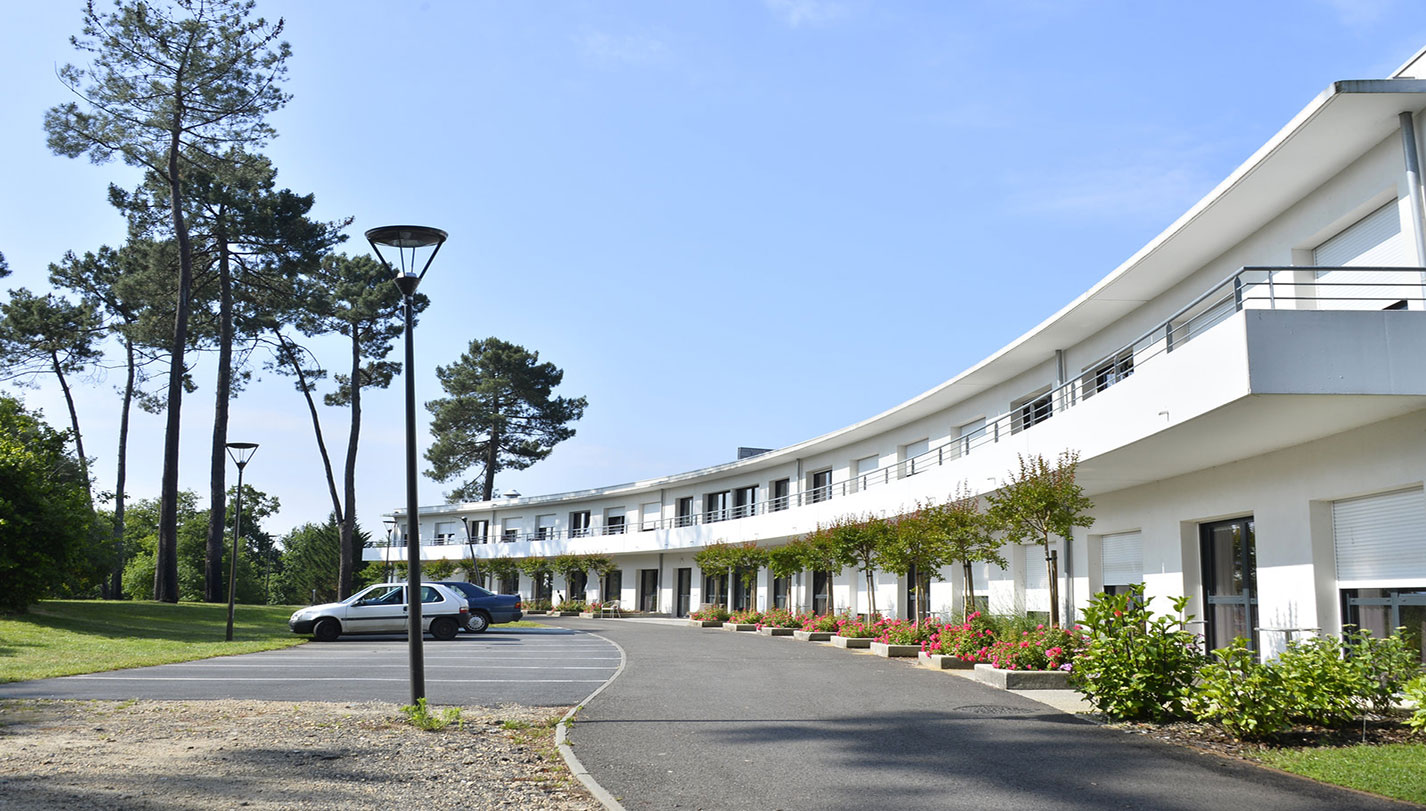

Mise en place d’une solution complète de chauffage, de rafraîchissement au sein d’une maison de retraite située dans les landes. Le projet comprend la climatisation de certains locaux stratégiques du bâtiment afin d’assurer un confort thermique optimal aux résidents et au personnel.
L’installation assure également la production et la distribution d’eau chaude sanitaire pour l’ensemble des résidents, garantissant fiabilité, performance énergétique et continuité de service.
Un système de gestion et de traitement du réseau d’eau a été intégré afin d’assurer la prévention du risque de légionellose, conformément aux normes sanitaires en vigueur, pour une sécurité maximale des occupants.
SOLUTION TECHNIQUE
– Pompe à chaleur eau/eau fournissant 220kW de chaud, 160kW froid, et 4m3/h d’ECS à 60°C sans appoint.
– Captage eau brute sur forage nappe phréatique.
– Rejet dans forage de réinjection.
AVANTAGES DE LA SOLUTION LEMASSON
– Production simultanée de chaud et de froid ou d’ECS et de froid.
– Rafraîchissement par free-cooling sans fonctionnement des compresseurs des PAC.
– Production simultanée d’ECS, de froid et de rafraîchissement permettant d’augmenter le C.O.P de l’installation.
– Continuité de service assurée par l’installation de 4 modules de 50 kW chacun.
LA SOLUTION LEMASSON
4 PAC eau/eau fournissant chacune 50 kW de chaud, 40kW de froid produisant 1m3/h d’eau chaude sanitaire instantanée sans appoint.
Captage eau brute dans un forage via une pompe immergée dont le débit est géré par un variateur de vitesse. Ce système permet d’adapter le débit en fonction du nombre de PAC en fonctionnement.
Un forage de rejet permet la réinjection de l’eau pompée dans son milieu d’origine.
Maintient en température d’un ballon chaud, d’un ballon froid ou des deux.
La régulation des ballons est réalisée par le forage.
Pendant la production d’ECS, le froid est stocké directement dans le ballon froid.
Fourniture Lemasson de l’armoire électrique protection et régulation chaufferie.
DONNÉES TECHNIQUES

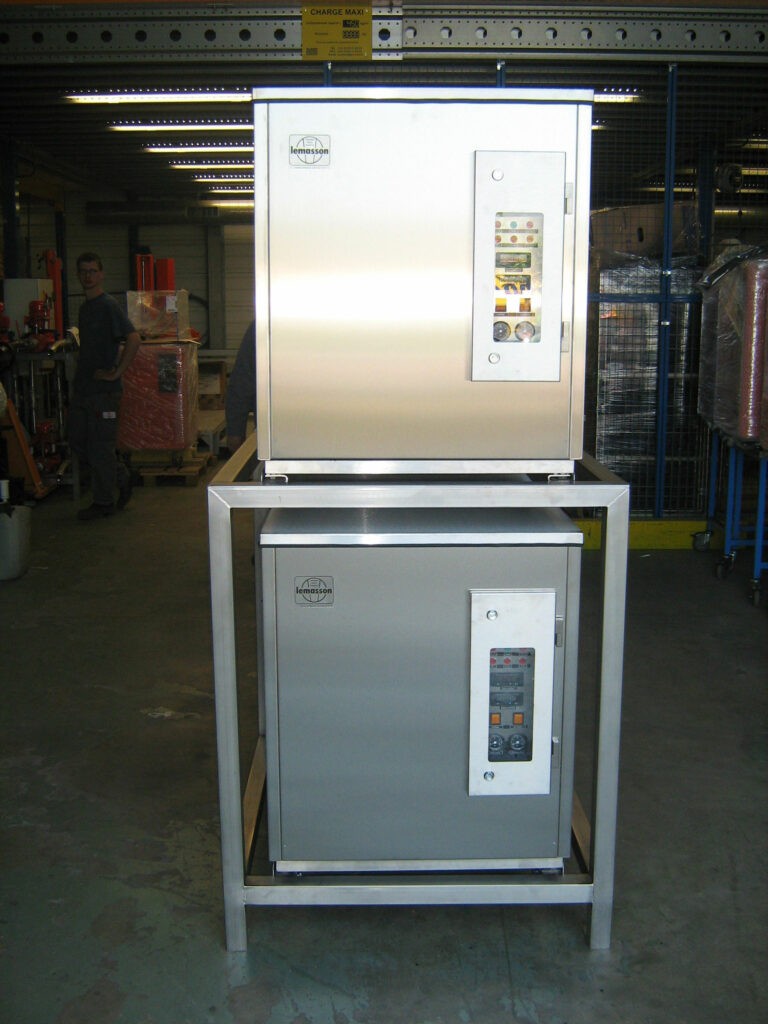

– 4 PAC T130 chauffage et ECS en skid produisant 2x53kW à 50°C et 2x1m3/h d’eau chaude sanitaire à 60°C en instantané et sans appoint.
– Circuit frigorifique intégralement brasé, étanchéité garantie.
-Échangeurs coaxiaux brevetés et garantis 5 ans, autonettoyants et supportant le gel.
– Machine testée sur banc de mesure dans les conditions réelles d’utilisation.
– Dimensions : H=193, l=91, L=200 pour chaque skid.
– Poids 780 kg pour chaque skid
– Ballon tampon 1000 litres corps en acier soudé fonds bombés isolation thermoflex mousse souple recouverte d’un PVC ép.50 mm (non classé au feu).

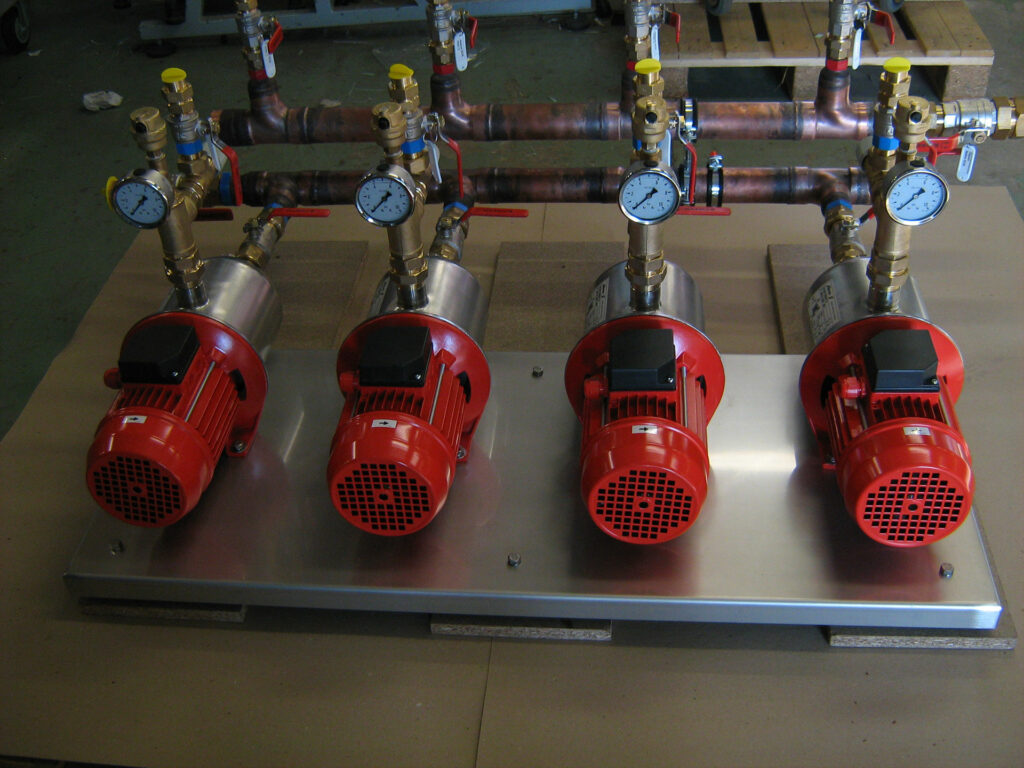

– Kit pompes circulations ECS avec collecteurs eau froide et eau chaude. Kits conception et fabrication 100% Lemasson.
